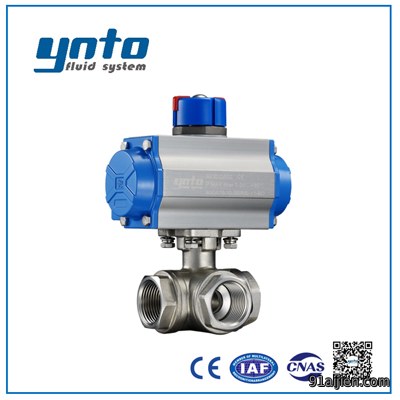

氣動三通内螺纹球阀
氣動三通内螺纹球阀
產品概述：
氣動三通球(qiu)阀是阀門的一種，可分為(wei)L型和T型。L型三通球阀用於(yu)介質(zhi)流向的切换，能(neng)使相互垂直的兩個(ge)通道连通。三通球阀一般采用兩阀座結構，亦可根據(ju)用戶要(yao)求采用四阀座結構。四阀座(zuo)密封三通球阀具有造型(xing)美觀、結構紧凑合理，它(ta)不(bu)仅可實現介質流向的切换，也可使三個通道相互(hu)连通(tong)，同時也可關闭任一通道，使另(ling)外兩個通道连通，灵活控製管路中介質的合流或分流(liu)。
產品特點：
1.防火結構設計
2.ISO 5211平臺(tai)設計便於安裝自動開關裝(zhuang)置
3.阀杆與阀體之(zhi)間防静電裝置(zhi)
4.阀杆防爆出裝置設計
5、三通球阀使用寿命长，流通能力大，阻力小(xiao)
6、三通球阀按作用式分單作用(yong)和雙作(zuo)用兩種型式，單作用式的特點(dian)是一旦動力源(yuan)发生故障時，球阀(fa)將處於控製系(xi)統要求的状態
工作方式：
L型流道的三通4面阀座(zuo)球阀，采用(yong)2面阀座。主要用(yong)於流路的换向。
T型流道的三通4面阀座(zuo)球阀，采用(yong)4面阀座，受力平衡，保證闭止通道(dao)上密封。主要用於分流、混流、换(huan)向以及三通道(dao)的完全開放。
| 技術規範 | ||
| 設計依據 | GB標準 | ANSI標準 |
| 設計標準 | GB/12237 | ANSI B16.34 |
| 连接法蘭尺寸 | GB/9113、JB/T79 | ANSI B16.5 |
| 實驗和檢驗 | JB/T9092 | API 598 |
備注：系(xi)列球阀結構(gou)长度及连接尺寸可根據客戶要求設計製造
| 參数技術 | |
| 公称通径 | DN15-100mm |
| 鏈接方式 | 螺纹 |
| 氣缸選配 | AT系列 |
| 氣缸形式 | 雙作用、單作用（弹簧复(fu)位） |
| 控製方式 | 開關型(xing)、調節型、三(san)段式（開度(du)可(ke)調） |
| 公称壓力 | 6、10、16bar（如需更高壓(ya)力(li)，請注明要求(qiu)。） |
| 氣源壓力 | 雙作用：4-8bar、單作用：5-8bar |
| 介質温度 | W1：-40~180℃、W2：-40~300℃、W3/W4：-30~425℃ |
| 環境温度 | 標準型：-20~80℃ |
| 阀體材質 | 碳鋼（C）、不锈鋼（P4、P6） |
| 密封材質 | 聚四氟乙烯（F）、對位聚苯(ben)（PPL）、金屬硬(ying)密封(feng)（H）、 |
備注：其他特殊密封(feng)材質和特殊温度可根據客戶要求設計(ji)選型
