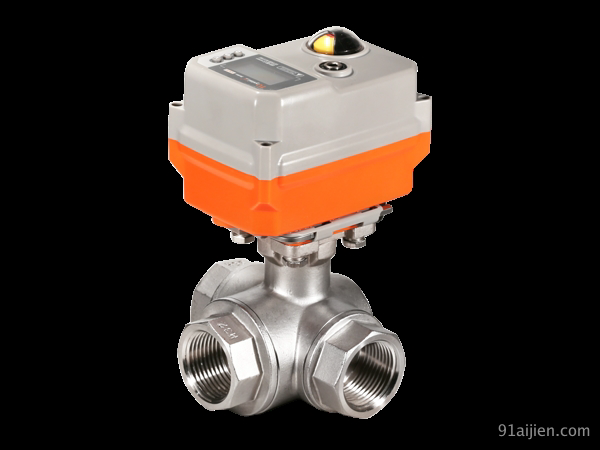

不锈鋼電動阀門（普通開關型）
產品概述
◎ 额定電壓: AC230V、AC110V、AC24V
◎ 额定扭矩: 50N.m
◎ 運轉時間: 約20秒
◎ 可裝(zhuang)配 45N.m 以下的阀門：直通、三通球阀、蝶阀
◎ 控製反饋方式: B3S、B3P、B3R ◎ 高性(xing)能交流(liu)异步電機，内置過熱保護 ◎ 寿(shou)命长(zhang)達2萬次 *1
※ 在同一控製触點下不可將兩臺或多(duo)臺執(zhi)行器並聯使用
技術參数
|
電氣參数 |
额定電壓 |
AC230V 50/60HZ |
|
AC110V 50/60HZ |
AC24V 50/60HZ |
|
|
|
工作電壓範围 |
AC190-250V |
|
AC90-130V |
AC22-28V |
|
|
|
功耗 |
55W@運行0.0W保持 |
|
55W@運行0.0W@保持 |
50W@運行0.0W@保持 |
|
|
|
峰值電流@额定電壓 |
0.3A@5ms |
|
0.6A@5ms |
2.@5ms |
|
|
|
保险丝規格 |
2A |
|
|
10A |
|
|
|
電氣接口 |
端子接線排1/600V 6×(0.5-1.5)mm2 |
|
|
||
|
功能參数 |
额定扭矩 |
50N.m@额定電壓 |
|
|
|
|
|
|
回轉角度 |
90±2° |
|
|
|
|
|
|
回轉角度 |
110±2° |
|
|
|
|
|
|
手動操作 |
※ 配(pei)套六角(jiao)扳手，在断電下使(shi)用 |
|
|
||
|
|
運轉時間 |
約20秒 |
|
|
|
|
|
|
運轉頻率 |
非连續運轉 周期≥1min |
|
|
||
|
|
噪聲水平 |
55dB(A) |
|
|
|
|
|
|
位置指示 |
機械指示器 |
|
|
|
|
|
工作条件 |
電氣等級 |
I類（接地保護） |
|
I類（接地保護） |
III類（安全低壓） |
|
|
|
阻燃等級 |
1.6mmHB/UL94測試方法 |
|
|
||
|
|
防護等級 |
IP67 As Per En60529/GB4208-2008(所有方向) |
||||
|
|
|
F型 可加裝除湿加熱器 |
|
|
||
|
|
絕缘電阻 |
100MΩ/1500VDC |
|
100MΩ/1500VDC |
100MΩ/500VDC |
|
|
|
耐壓等級 |
1500VAC@1分鐘 |
|
1500VAC@1分鐘 |
500VAC@1分鐘 |
|
|
|
阀門配套的介質温度 |
≤80℃ 可與執行器直聯安裝 |
|
|
||
|
|
|
※ ＞80℃ 需加裝支架或散熱裝置 |
|
|
||
|
|
工作環境 |
※室内或室外，长期雨淋或阳光(guang)直射(she)的環境中 |
||||
|
|
|
需加裝防護裝置，以保(bao)護(hu)執行器 |
|
|
||
|
|
防爆等級 |
非防(fang)爆產品(pin)，安裝應避免易燃易(yi)爆環境 |
|
|
||
|
|
環境温度 |
-20℃-60℃ |
|
|
|
|
|
|
非工作温度 |
※ ≤-40℃ or ≥80℃ |
|
|
|
|
|
|
環境湿度 |
5-95%RH 相對湿度，无結露 |
|
|
||
|
|
冲擊 |
≤300m/S2 |
|
|
|
|
|
規格尺寸/重量 |
振動 |
※10 to 55 Hz, 1.5 mm 雙振幅 |
|
|
||
|
|
安裝方式 |
360°任(ren)意角度，需预留手動操作或接(jie)線空間 |
||||
|
|
維護 |
免維護 |
|
|
|
|
|
|
證书類型 |
CE / MA / AL |
|
|
|
|
|
|
尺寸（LXWXH） |
见“規格尺寸” |
|
|
|
|
|
|
连接標準 |
ISO5211 F03、F05、F07 |
|
|
||
|
|
輸出轴規格 |
内八方或外四方 |
|
|
|
|
|
|
孔深/轴长 |
孔深≤17，轴长≤13mm |
|
|
||
|
|
重量 |
2.5kg |
||||
