氣動球(qiu)阀,瑞士(shi)+GF+ 230型氣動塑料球阀 氣動塑料球(qiu)阀

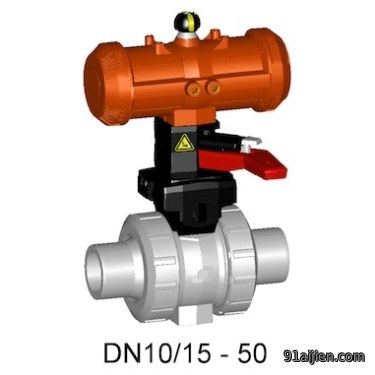

氣動球阀,瑞士+GF+ 230型氣動塑料球阀 氣動塑料球阀
230、231、232、233、234和235型是由546型 (d16DN10 到 d63DN50)和氣動執行(xing)器(qi)PA11 (DN10-DN25)、PA21 (DN32-DN50)、PA35 (DN65)、PA40 (DN80/DN100) 或 PA45 (DN100)組合而成。 230-235型模(mo)块化設計可以满足特殊應用的需求。
型號：:
- 裝配氣動執行器PA11 (DN10/15-25), PA21 (DN32-50)
- 控製時間：90°<) 1-2s
- 安裝簡單，易拆卸
- 内置不锈鋼固定螺孔
- 阀門個別配置(zhi)（參见表格）
|
全部 |
|
d (mm) |
|
DN (mm) |
|
PN (bar) |
|
kv-value (Δp=1 bar) (l⁄min) |
|
EPDM code |
|
补充尺寸 |
|
CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 10 | 10 | 70 | 199230462 |
|
|
||||||||
| 20 | 15 | 10 | 185 | 199230463 |
|
|
||||||||
| 25 | 20 | 10 | 350 | 199230464 |
|
|
||||||||
| 32 | 25 | 10 | 700 | 199230465 |
|
|
||||||||
| 40 | 32 | 10 | 1000 | 199230466 |
|
|
||||||||
| 50 | 40 | 10 | 1600 | 199230467 |
|
|
||||||||
| 63 | 50 | 10 | 3100 | 199230468 |
|
|
